Cilindro Hidráulico Telescópico: Como Calcular Curso, Estágios e Força em Cada Estágio

Um cilindro hidráulico telescópico atinge um curso total muito maior que seu comprimento fechado porque é formado por vários tubos concêntricos (estágios) que se estendem em sequência, do maior diâmetro para o menor. O curso total é a soma do curso de cada estágio, e a força disponível cai a cada estágio, porque a área de cada tubo é menor que a do anterior. Dimensionar corretamente significa garantir que mesmo o último estágio, o de menor diâmetro e menor força, ainda sustente a carga na condição de curso máximo.

1. Como funciona um cilindro telescópico de múltiplos estágios?

O princípio é simples: cada estágio é um tubo que desliza dentro do tubo anterior, como uma luneta. O óleo sob pressão entra pela base do primeiro estágio (o de maior diâmetro) e o empurra para fora. Quando esse estágio chega ao fim do seu curso, a pressão do sistema sobe (porque o fluxo não tem mais para onde ir) até vencer a resistência do segundo estágio, que então começa a se mover. O processo se repete até o último estágio, o de menor diâmetro.

Essa sequência do maior para o menor diâmetro é a tendência teórica: para uma mesma pressão de sistema, o estágio de maior área atinge a força necessária com menos pressão que um estágio de área menor, então em condições ideais ele se move primeiro. Mas essa previsão assume atrito estático igual em todos os estágios, o que não corresponde à prática. Em bancada, é comum um estágio intermediário abrir antes de um estágio maior, porque a ordem real depende de qual estágio vence primeiro sua própria pressão de breakaway (a pressão mínima para romper o atrito estático e iniciar o movimento), e essa pressão varia por atrito de vedação e guias, alinhamento do tubo, folga de fabricação entre estágios e viscosidade do óleo no momento do teste, fatores que não entram na conta simples de área. O mesmo vale para o fechamento: a ordem de recolhimento segue a resistência real de cada estágio naquele momento, não uma hierarquia fixa por diâmetro, e por isso também pode variar de unidade para unidade, mesmo dentro do mesmo modelo. Em cilindros telescópicos padrão, sem válvulas de sincronismo dedicadas, essa variação é esperada e não indica, por si só, defeito de fabricação.

2. Como calcular a força em cada estágio?

A fórmula é a mesma de qualquer cilindro hidráulico, aplicada estágio a estágio, para a força de abertura (extensão):

• F_n = força de abertura do estágio n
• P = pressão do sistema
• D_n = diâmetro interno do tubo que envolve o estágio n, ou seja, o diâmetro em que o êmbolo daquele estágio efetivamente desliza e recebe pressão. No último estágio, esse é o diâmetro interno do penúltimo tubo, não o diâmetro externo da haste final: é ali, dentro desse diâmetro, que fica o êmbolo do último estágio.
• A_n = área efetiva do estágio n

Como D_n diminui a cada estágio, e a área varia com o quadrado do diâmetro, a força cai de forma não linear. Uma redução de 20% no diâmetro entre um estágio e o próximo não representa 20% menos força: representa cerca de 36% menos força (0,8² = 0,64, ou seja, 64% da força original).

2.1 Força de fechamento em cilindros de dupla ação

A fórmula acima vale para a força de abertura. No fechamento de um cilindro de dupla ação, a câmara de retorno não recebe pressão sobre a área cheia do êmbolo, porque a haste ocupa parte dessa câmara. A força de fechamento usa a área da coroa (área do êmbolo menos área da haste):

Por isso a força de recolhimento de um estágio de dupla ação é sempre menor que sua força de abertura, na mesma pressão, e esse desconto precisa entrar no dimensionamento sempre que o equipamento depender de força hidráulica para recolher, não apenas de peso próprio.

2.2 Exemplo ilustrativo de cálculo

O exemplo abaixo é genérico, apenas para demonstrar o método de cálculo. Não representa um modelo específico da linha PATROL®; diâmetros, pressão de trabalho e curso de cada estágio de um projeto real dependem da aplicação e devem ser definidos e validados pela engenharia antes de qualquer proposta ao cliente.

Cilindro hipotético de 3 estágios operando com pressão de sistema de 180 bar (18 MPa):

O ponto crítico do dimensionamento está no último estágio: se a carga exigida no curso máximo for maior que a força que o estágio 3 consegue entregar, o cilindro não sustenta a operação nessa condição, mesmo que os estágios 1 e 2 tenham folga de força de sobra.

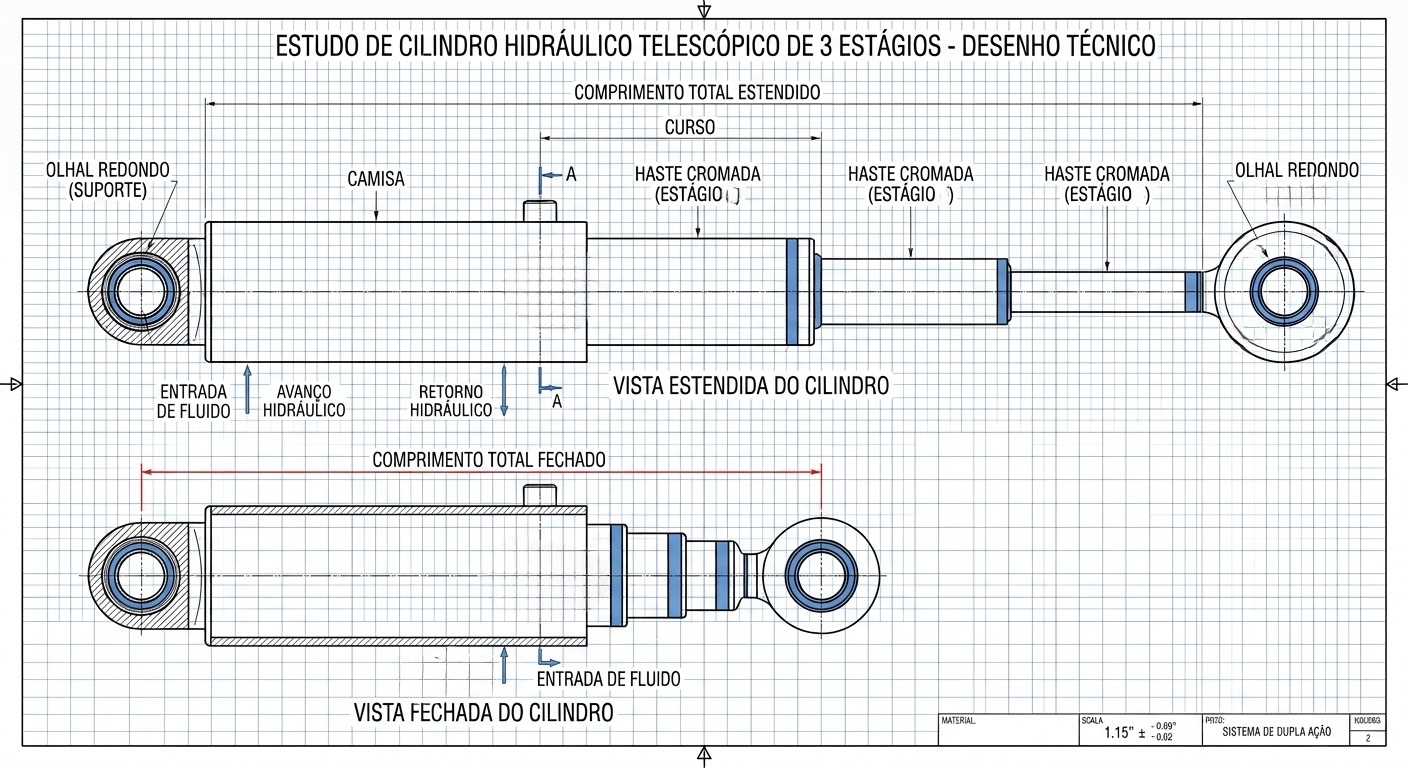

3. Como calcular o curso total e o comprimento fechado?

O curso total é a soma do curso individual de cada estágio:

O comprimento fechado (o cilindro totalmente recolhido) não é simplesmente "curso total dividido pelos estágios", porque cada estágio precisa de uma sobreposição mínima com o estágio vizinho, para sustentação lateral (evitar flambagem e desgaste prematuro das guias) e para vedação. Essa sobreposição varia conforme diâmetro, material das guias e esforço lateral esperado, e é um parâmetro de projeto definido pela engenharia caso a caso, não um percentual fixo aplicável a qualquer cilindro.

Na prática, isso significa que dois cilindros telescópicos com o mesmo curso total podem ter comprimentos fechados diferentes, dependendo de quantos estágios são usados: mais estágios permitem um comprimento fechado menor para o mesmo curso, mas aumentam a complexidade de vedação e o custo, e reduzem a força disponível no último estágio.

4. Quantos estágios usar, e quando vale a pena adicionar mais um?

A linha telescópica da INCOCIL trabalha comumente de 2 a 5 estágios. A decisão de quantos estágios usar é sempre uma solução de compromisso (trade-off) entre três variáveis:

• Comprimento fechado necessário: espaço disponível no equipamento quando o cilindro está recolhido.
• Curso total exigido: alcance necessário quando totalmente estendido.
• Força mínima aceitável no último estágio: a carga que ainda precisa ser sustentada mesmo no estágio de menor diâmetro.

Adicionar um estágio a mais reduz o comprimento fechado para o mesmo curso total, mas o estágio adicional é sempre mais estreito, o que reduz a força disponível na ponta final e aumenta o número de vedações de alta pressão entre estágios, com mais pontos sujeitos a desgaste e manutenção. Definir o número de estágios sem considerar a carga real no ponto de curso máximo é o erro mais comum nesse tipo de especificação.

5. O dimensionamento por força é suficiente, ou também é preciso verificar flambagem?

Não. Calcular a força que cada estágio consegue exercer garante que o cilindro tem potência suficiente para a aplicação, mas não garante que a haste ou o tubo daquele estágio resista, sem flambar, à mesma força quando o estágio está totalmente ou quase totalmente estendido. Flambagem é a instabilidade que faz uma peça esbelta (comprida em relação ao seu diâmetro) fletir ou entortar sob uma carga de compressão bem abaixo do limite de resistência do material.

Em um cilindro telescópico esse risco cresce ao longo do curso, porque, à medida que um estágio se estende, uma parte cada vez maior do seu comprimento fica fora do apoio do tubo anterior, sem a sustentação lateral que o conjunto oferece quando recolhido. Quanto mais próximo do curso máximo, menor o comprimento de sustentação e maior o comprimento livre em compressão, exatamente a condição que mais favorece a flambagem.

A referência clássica para esse cálculo é a carga crítica de Euler:

• E = módulo de elasticidade do material da haste/tubo (aço, ordem de 200 a 210 GPa)
• I = momento de inércia da seção transversal (para um tubo: I = π × (D_ext⁴ − D_int⁴) / 64)
• L = comprimento livre (não sustentado) do estágio no ponto de maior extensão
• K = fator de fixação das extremidades, que depende do tipo de fixação do cilindro (olhal, flange ou munhão) e de como a carga é aplicada

O ponto prático: a força cai com o quadrado do diâmetro (D²), mas a resistência à flambagem cai com a quarta potência do diâmetro (D⁴), porque o momento de inércia de uma seção circular depende de D⁴. Quando o comprimento livre é grande em relação ao diâmetro disponível, aumentar o diâmetro daquele estágio ganha muito mais margem contra flambagem do que contra perda de força, na mesma proporção de aumento. Por isso, em projetos com curso longo em relação ao comprimento fechado desejado, o diâmetro mínimo do último estágio às vezes precisa ser maior do que o cálculo de força, sozinho, indicaria.

Isso também significa que o estágio mais crítico para força (o último, de menor diâmetro) não é automaticamente o mais crítico para flambagem: a verificação depende do comprimento livre de cada estágio na sua própria extensão máxima. A prática recomendada é verificar os dois critérios, força e flambagem, estágio por estágio. Além disso, um cilindro telescópico real se aproxima de uma coluna escalonada, cuja verificação rigorosa segue métodos específicos de engenharia mecânica.

6. Cilindro telescópico de simples ação ou de dupla ação: qual escolher?

A diferença entre os dois não está na extensão, que em ambos os casos é hidráulica, mas em como o cilindro retorna:

A regra prática: se a aplicação trabalha na vertical ou inclinada, e o peso próprio do equipamento é suficiente para vencer o atrito e recolher o cilindro até o fim do curso (como em uma caçamba basculante), a simples ação normalmente resolve com menor custo e menor complexidade de manutenção. Se o peso próprio não é suficiente para isso (aplicação na horizontal, inclinação desfavorável ou necessidade de velocidade de recolhimento precisa e controlada), a dupla ação é a escolha tecnicamente correta.

7. Em quais equipamentos o cilindro telescópico é mais indicado?

Caminhões basculantes, elevadores hidráulicos de carga, plataformas extensíveis e máquinas agrícolas com braços telescópicos são as aplicações típicas — exatamente os casos em que é preciso um grande alcance de curso sem espaço disponível para um cilindro convencional de tubo único do mesmo comprimento.

8. Perguntas frequentes (FAQ)

Os estágios sempre abrem na ordem do maior para o menor?

Essa é a tendência teórica, baseada na relação entre pressão e área, mas não é uma regra garantida. Na prática, atrito de vedação, guias, alinhamento e tolerância de fabricação entre estágios podem fazer um estágio intermediário abrir primeiro. O mesmo vale para o fechamento. Isso é esperado em cilindros telescópicos padrão e não indica, por si só, um defeito.

A força cai igual em todos os estágios?

Não. A queda de força entre estágios segue a razão do quadrado dos diâmetros, não uma proporção linear. Uma pequena redução de diâmetro entre estágios gera uma queda de força maior do que a intuição sugere.

É possível ter dupla ação em todos os estágios de um telescópico?

Sim, mas exige um canal hidráulico interno adicional em cada estágio para alimentar a câmara de retorno, o que aumenta a complexidade de vedação e o custo de fabricação em relação a um telescópico de simples ação equivalente.

O comprimento fechado pode ser calculado só somando os tubos?

Não. É preciso descontar a sobreposição mínima entre estágios necessária para sustentação lateral e vedação, que é definida em projeto e varia conforme diâmetro e esforço lateral esperado.

Um cilindro com força suficiente pode ainda assim entortar (flambar)?

Sim. Força e resistência à flambagem são verificações independentes. Um estágio pode ter força de sobra para a aplicação e, mesmo assim, flambar se o comprimento livre no ponto de maior extensão for grande demais em relação ao seu diâmetro. Por isso o dimensionamento de um cilindro telescópico precisa verificar os dois critérios, não só a força.

A INCOCIL® fabrica cilindros hidráulicos telescópicos de 2 a 5 estágios há mais de 45 anos, em planta própria em Porto Alegre (RS), sob a marca PATROL®, com hastes retificadas e cromadas e vedações de alta pressão entre estágios.
