Cilindro Mestre-Escravo: Como Funciona o Sincronismo Hidráulico Sem Sensores?

Entenda como o cilindro mestre-escravo sincroniza dois atuadores hidráulicos sem sensores, como calcular as áreas de mestre e escravo e como essa solução se compara a divisores de fluxo e sincronismo eletrônico.
Um cilindro mestre-escravo é um sistema de dois ou mais atuadores hidráulicos que se movem em sincronismo por meio de um circuito hidráulico em série, sem depender de sensores de posição externos ou válvulas proporcionais. O cilindro mestre desloca óleo do seu lado anular em volume calculado para ser exatamente igual ao volume necessário para mover o êmbolo do cilindro escravo, garantindo que os dois avancem e recuem na mesma velocidade e na mesma posição.
Na INCOCIL, fabricamos sistemas mestre-escravo sob a marca PATROL® há mais de 45 anos, principalmente para aplicações que exigem nivelamento preciso de cargas pesadas, como mesas elevatórias, plantadeiras, equipamentos pesados e prensas industriais. Este artigo explica o princípio físico por trás do sincronismo, como dimensionamos as bitolas dos cilindros e, no fim, comparamos essa solução com divisores de fluxo e sincronismo eletrônico.
Como funciona o sincronismo hidráulico do cilindro mestre-escravo?
O sincronismo acontece porque o óleo deslocado por um cilindro é usado diretamente como a fonte de óleo do outro, em vez de os dois receberem fluxo separadamente da bomba. Essa ligação é o que caracteriza um circuito em série.
No curso de abertura, a bomba pressuriza o lado do êmbolo cheio do cilindro mestre. Conforme o mestre avança, ele empurra o óleo do seu lado anular (a área em formato de coroa circular, entre o diâmetro da camisa e o diâmetro da haste) por uma linha que alimenta diretamente o lado do êmbolo cheio do cilindro escravo. Esse óleo é o único responsável por mover o escravo: não existe uma segunda alimentação vinda da bomba para o escravo nesse trecho. O retorno do lado anular do escravo retorna para o tanque.
No curso de fechamento, a lógica se inverte pela mesma linha física: a bomba passa a pressurizar o lado da coroa do escravo, que desloca óleo pelo seu lado de êmbolo cheio de volta para o lado da coroa do mestre, retraindo os dois ao mesmo tempo. Como é a mesma conexão interna usada nos dois sentidos, a mesma relação de áreas que sincroniza a abertura sincroniza também o fechamento.
O resultado prático: nenhum dos dois cilindros consegue se mover sem que o outro se mova também, na mesma proporção. Não é necessário sensor de posição, controlador eletrônico nem válvula de sincronismo dedicada. A precisão do sistema depende inteiramente de dois fatores: o cálculo correto das áreas e o controle de vazamento interno dos cilindros.
Como se calcula o volume de sincronismo entre mestre e escravo?
A condição de sincronismo é simples de enunciar e exigente de fabricar: o volume deslocado pelo lado da coroa do mestre, ao longo de todo o curso, precisa ser igual ao volume recebido pelo lado do êmbolo cheio do escravo.
Em termos de área (o curso é o mesmo para os dois cilindros):
Área da coroa do mestre = π/4 × (D_mestre² − d_haste_mestre²) Área do êmbolo cheio do escravo = π/4 × D_escravo²
Não existe uma proporção fixa de bitolas entre mestre e escravo. Na INCOCIL, cada bitola é dimensionada a partir da força que o cliente informa para cada ponto de aplicação (você também pode simular diâmetros e forças na nossa calculadora de cilindros hidráulicos), e depois ajustamos o diâmetro da haste do mestre para que a área da coroa resultante bata com a área de êmbolo cheio do escravo escolhido.
Exemplo real de dimensionamento

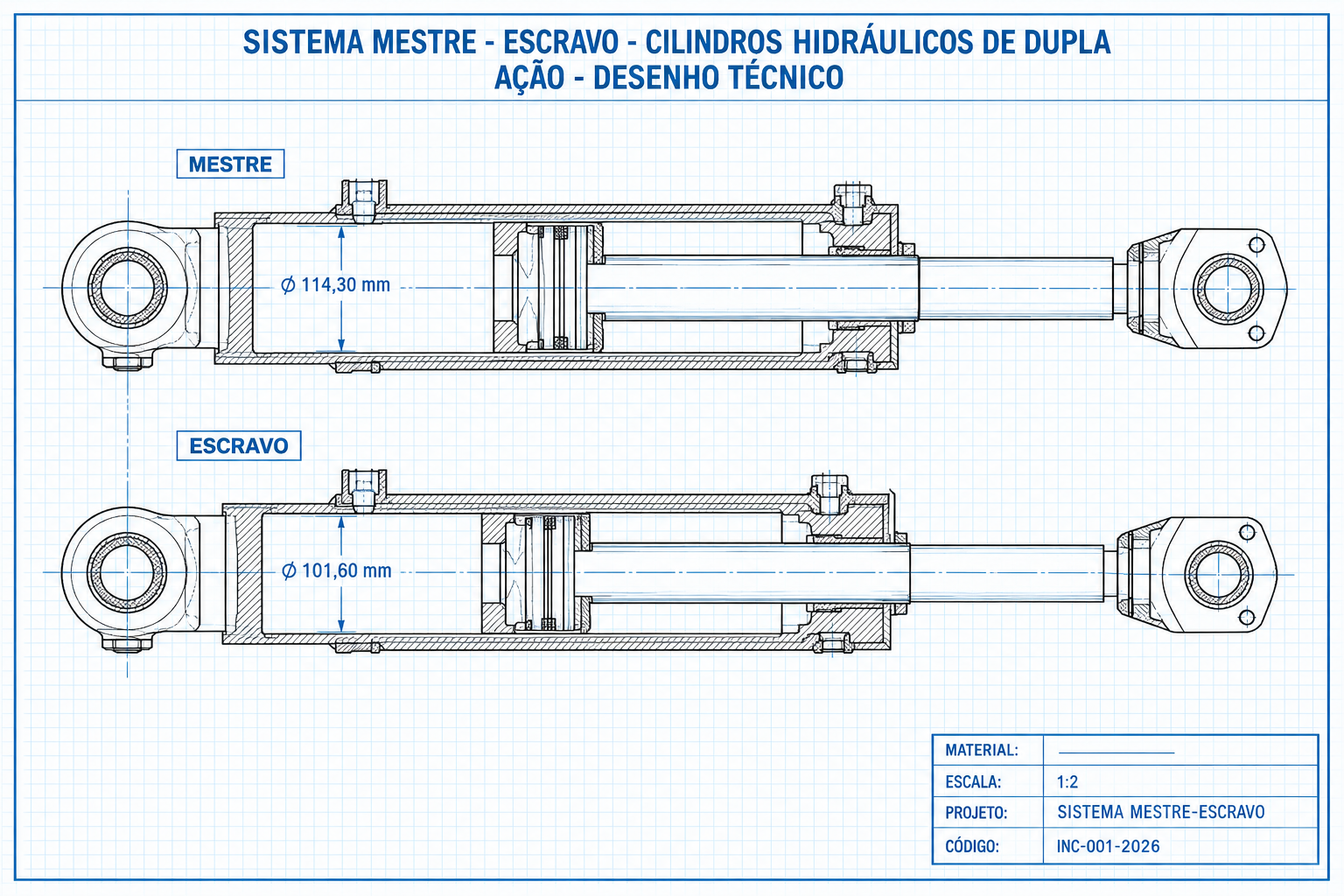

O conjunto abaixo é um caso real de projeto da INCOCIL, com os códigos internos substituídos por identificadores genéricos para fins deste artigo:
| Cilindro | Função | Camisa (bore) | Haste | Curso |
|---|---|---|---|---|
| M-114 | Mestre | Ø 114,30 mm | Ø 52,39 mm | 280 mm |
| E-101 | Escravo | Ø 101,60 mm | Ø 44,45 mm | 280 mm |
Calculando as áreas:
- Área da coroa do mestre: π/4 × (114,30² − 52,39²) ≈ 8.104,8 mm²
- Área do êmbolo cheio do escravo: π/4 × (101,60²) ≈ 8.106,6 mm²
A diferença entre as duas é de aproximadamente 0,02%, dentro da tolerância dimensional normal de fabricação. É essa proximidade de área, e não uma proporção redonda entre as bitolas, que garante o sincronismo.
Vale destacar uma distinção importante: essa diferença de 0,02% entre as áreas é uma característica fixa da geometria dos tubos, não um defeito. Ao longo de um curso de 280 mm, ela representa menos de 0,1 mm de diferença de posição entre mestre e escravo, sempre a mesma a cada ciclo, e não cresce com o uso. Ela não é a causa da necessidade de compensador nesse tipo de sistema; essa causa é outra, tratada na próxima seção.
Qual a força que um par mestre-escravo consegue exercer?
Esta é a dúvida técnica mais comum sobre esse tipo de sistema, e a resposta foge das duas suposições mais intuitivas. Não é verdade que a força do conjunto fica limitada à força que o cilindro escravo faria sozinho. Também não é verdade que o escravo passa a exercer a força do mestre.
O que acontece é uma redistribuição interna de pressão. Como os dois cilindros estão em série, a bomba pressuriza diretamente apenas o lado de êmbolo cheio do mestre. A pressão na linha intermediária que liga o anular do mestre ao êmbolo cheio do escravo não é fixa: ela sobe ou desce sozinha até equilibrar exatamente a carga que cada lado está sustentando.
Fazendo o balanço de forças de cada cilindro (P = pressão de trabalho, A₁ = área do êmbolo cheio do mestre, Aₐ = área anular do mestre = área do êmbolo cheio do escravo, P₁ = pressão na linha intermediária, retorno ao tanque sem restrição):
- Mestre: P × A₁ − P₁ × Aₐ = F_mestre
- Escravo: P₁ × Aₐ = F_escravo
Somando as duas equações, o termo da pressão intermediária se cancela, e sobra uma relação simples:
A força total que o par consegue entregar, somando a carga do mestre com a carga do escravo, é limitada pela pressão de trabalho multiplicada pela área do êmbolo cheio do mestre, o primeiro cilindro da série. Essa é exatamente a mesma força que o cilindro mestre faria sozinho, na mesma pressão, se não estivesse puxando um escravo. O escravo não soma nem subtrai dessa capacidade total: ele participa dividindo essa força disponível conforme a carga real de cada ponto de aplicação.
Ponto de atenção para dimensionamento: intensificação de pressão
Como a linha intermediária opera com uma pressão própria (P₁), que pode ser diferente da pressão de trabalho da bomba, existe um efeito de intensificação de pressão descrito na literatura de fluid power (Hydraulics & Pneumatics / Power & Motion Tech). No exemplo numérico usado neste artigo, a área do êmbolo cheio do mestre é cerca de 1,27 vez a área anular do mestre. Isso significa que, em uma situação de carga desbalanceada onde o escravo sustenta praticamente toda a carga, a pressão na linha intermediária pode chegar a ser até aproximadamente 27% mais alta que a pressão nominal do sistema. Mangueiras, conexões e o próprio cilindro escravo precisam ser especificados considerando essa margem, não apenas a pressão nominal de trabalho.
Por que o acabamento interno do tubo é crítico nesse sistema?
O sincronismo mestre-escravo depende de os volumes internos permanecerem exatamente equilibrados ao longo de toda a vida útil do cilindro. Diferente da pequena diferença geométrica de área discutida na seção anterior (fixa e sem impacto prático), o vazamento interno é progressivo: qualquer perda por desgaste das vedações tira uma pequena quantidade de óleo do circuito fechado entre os dois cilindros a cada ciclo. Esse óleo perdido não é reposto automaticamente, então o desalinhamento entre mestre e escravo tende a aumentar ciclo após ciclo, ao contrário da diferença de área de fabricação, que não se acumula.
Para lidar com esses desvios acumulados por vazamento, sistemas mestre-escravo costumam incorporar um compensador em um ou em ambos os cilindros, que reequilibra os volumes ao final do curso. Esse mesmo mecanismo também elimina o ar do sistema durante a montagem e o comissionamento, dispensando o sangramento manual pelos terminais das mangueiras.
O que acontece se o dimensionamento estiver errado ou houver vazamento interno?
Se a relação de áreas entre mestre e escravo não for calculada corretamente, ou se o vazamento interno ultrapassar o previsto em projeto, os dois cilindros deixam de avançar e recuar na mesma velocidade. Como eles normalmente sustentam pontos diferentes de um mesmo equipamento (por exemplo, dois lados de uma mesa elevatória), esse desalinhamento progressivo pode levar o conjunto a se inclinar ou a travar durante o movimento, com risco de dano ao equipamento e à carga transportada.
Esse é, na nossa experiência de projeto, fabricação e ensaio, o cuidado mais importante em um cilindro mestre-escravo, e um ponto que já recebemos relatos de clientes sobre problemas em cilindros de outros fabricantes. Por isso tratamos o controle de rugosidade interna com serviços de brunimento de alta precisão e o teste de estanqueidade em alta pressão como etapas obrigatórias antes da entrega, aplicando o mesmo rigor da nossa manutenção técnica especializada, e não como verificação opcional.
Mestre-escravo hidráulico, válvula divisora de fluxo ou sincronismo eletrônico: qual escolher?
Existem três abordagens principais para sincronizar cilindros hidráulicos, e cada uma tem uma relação diferente entre custo, precisão e complexidade.
| Critério | Mestre-Escravo (série) | Divisor de fluxo | Sincronismo eletrônico |
|---|---|---|---|
| Princípio | Igualdade de volume deslocado entre cilindros | Divide o fluxo da bomba em proporções fixas | Sensor de posição em cada cilindro + válvula proporcional/servoválvula controlada por PLC |
| Sensores externos | Não requer | Não requer | Requer (posição em cada atuador) |
| Precisão típica | Depende do controle de vazamento interno; sem dado de erro publicado, mas com compensação de fim de curso | Divisores tipo engrenagem: erro de divisão de aproximadamente 1% a 3% do fluxo; divisores tipo carretel podem chegar a 15% | A abordagem mais precisa entre as três; erro de posição da ordem de 0,001 a 0,002 polegada é reportado para sistemas com servoválvula |
| Complexidade de instalação | Baixa (duas linhas hidráulicas entre os cilindros) | Média (válvula divisora adicional, linhas de alívio) | Alta (sensores, cabeamento, controlador, sintonia de malha de controle) |
| Custo relativo | Menor: sem componentes eletrônicos adicionais | Intermediário: custo do divisor de fluxo mais válvulas de segurança | Maior: sensores, válvulas proporcionais ou servoválvulas e controlador elevam custo de aquisição e manutenção |
| Manutenção | Depende do controle de vazamento interno ao longo da vida útil | Sujeito a desgaste do divisor e perda gradual de precisão | Requer manutenção de sensores e recalibração periódica da malha de controle |
O sincronismo mestre-escravo em série é a opção mais simples e mais econômica quando a aplicação permite dimensionar os cilindros para a relação de áreas correta desde o projeto, como é o caso de mesas elevatórias e prensas com dois pontos de apoio bem definidos. Divisores de fluxo fazem mais sentido quando os cilindros de simples ou dupla ação já existem com bitolas iguais e não é viável reprojetá-los. Sincronismo eletrônico se justifica quando a aplicação exige a maior precisão possível, tolera o custo adicional de sensores e controlador, ou precisa sincronizar mais de dois pontos com folga de ajuste em tempo real.
Onde o cilindro mestre-escravo é mais usado?
Na prática de fabricação da INCOCIL, o sincronismo mestre-escravo aparece principalmente em:
- Mesas elevatórias de grande porte, onde dois ou mais pontos de apoio precisam subir nivelados.
- Prensas industriais sincronizadas, para evitar que um lado da ferramenta desça antes do outro.
- Sistemas de içamento de plataformas.
- Plantadeiras agrícolas, onde o equipamento precisa ser erguido e abaixado com sincronismo.
- Equipamentos de movimentação de precisão, onde a instalação de sensores eletrônicos seria custosa ou pouco prática no ambiente de operação.
Tem um projeto que exige atuadores sincronizados ou precisa de auxílio para calcular a relação de áreas do seu equipamento? Nossa engenharia projeta e fabrica cilindros hidráulicos customizados sob medida para a sua aplicação. Entre em contato com nossa equipe técnica ou conheça nossa linha completa de cilindros hidráulicos industriais.
Perguntas frequentes
Um cilindro mestre-escravo precisa de sensor de posição?
Não. O sincronismo é garantido pela igualdade de volume deslocado entre os cilindros, calculada no dimensionamento das áreas. Sensores de posição são característicos da abordagem eletrônica, não da abordagem mestre-escravo.
O mestre e o escravo precisam ter o mesmo diâmetro?
Não. As bitolas são dimensionadas de forma independente, a partir da força necessária em cada ponto de aplicação. O que precisa ser igual é a área da coroa do mestre e a área de êmbolo cheio do escravo, não os diâmetros em si.
É possível usar mais de um escravo com o mesmo mestre?
Sim. O mais comum em projetos da INCOCIL é a configuração de um mestre para um escravo, mas a mesma lógica de igualdade de volume pode ser estendida para mais de um escravo, quando o projeto exigir.
O que causa a perda de sincronismo ao longo do tempo?
Vazamento interno por desgaste de vedações ou rugosidade fora de especificação na camisa do cilindro, não a leve diferença de área de fabricação entre os tubos (essa é fixa, da ordem de décimos de milímetro no curso, e não se acumula). É o vazamento progressivo, ciclo após ciclo, que exige o compensador e torna o controle de acabamento interno um item crítico de qualidade na fabricação.
